产品概述
Product overview

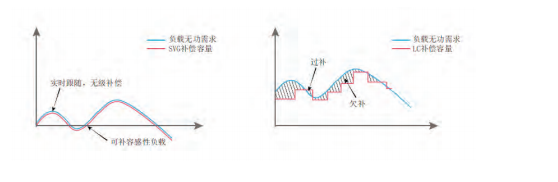

特朗克（TLunK）公司TLKSVG系列的低压静止无功发生器是一种 用于电气系统无功功率补偿领域，突破无功补偿传统理念的高技术产 品。其采用半导体电力电子器件来搭建整流和逆变电路，可实现从感 性到容性的连续、动态、双向无功调节，柔性动态提高功率因素，抑 制电压波动，避免谐振，分相补偿不平衡无功等功能，更好的达到了 降低损耗、节约能源的目的。其在响应速度、稳定电网电压、降低系 统损耗、增加传输能力、提高瞬变电压极限、降低谐波和减小占地面 积等多方面具有更加优越的性能。 其主要工作原理是：通过外部的电流互感器，实时监测负载电流， 并通过内部计算，提取出负载电流的无功成分和谐波成分，然后通过 信号发送给内部的IGBT，根据设置来控制逆变器产生满足要求的无功 电流和高次谐波电流，达到无功补偿兼治谐波的目的。

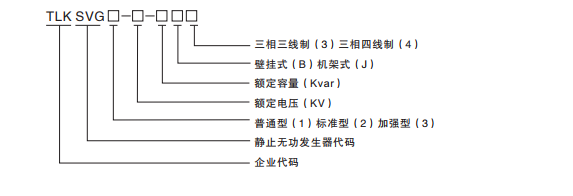

型号说明
Model description
例如：TLKSVG1-0.48-100J4代表特朗克品牌低压静止无功发生器，普通型的、0.48KV、100 KVAR的机架式三相四线制低压静止无功发生器。
产品特性
Product characteristics
◆产品功能：提高功率因素，降低系统损耗和罚款。动态调节冲击性负荷， 抑制电压波动和闪变。降低系统安装容量，降低基础电费。提高配变的 负载能力。
◆产品优势：单相及三相调节，可实现功率因素提高到近似于1.0。从感性 到容性的双向动态无缝无功功率调节，可设定滤除谐波方式。采用国际 最新控制理论及国际一流优质器件。响应速度快，节能效果明显，经济 效益显著，具有多种保护功能。抑制电压波动、闪变及系统震荡，稳定 系统电压，◆使系统运行更加稳定。产品安装、操作和维护简单。
◆响应速度快：谐波补偿电流全响应时间小于10ms。
◆谐波滤除率高：在额定功率下，谐波电流滤除率可高达97%。
◆滤除的谐波次数范围广：可滤除2-50次谐波。
◆兼具滤波和无功补偿功能。 产品安装、操作和维护简单。
◆保持供电的连续性和稳定性，保持生产正常及用电安全；保护用电设备， 减少设备维修及更替投资；减少谐波能耗，节约电能。
◆减少谐波在电缆、开关、变压器中的发热。
◆减少谐波引起的停电故障和时间。
◆提高电源利用率减少运营成本。
技术参数 及使用条件
Technical parameters and operating conditions
◆额定电压/频率：400V±15%，50/60HZ
◆接线方式：三相三线、三相四线、单相
◆效率：>97%
◆全响应时间：<10ms
◆冷却方式：风冷
◆功率因素：可设定，最大可接近1，且动态连续自动调节
◆谐波滤除：可设定
◆补偿三相不平衡负载：有
◆过载保护：自动限流功能
◆显示界面：系统电压、电流、功率因素等多参数实时显示
◆通讯接口：RS485、Modbus协定
◆扩容能力：可多台并联
◆环境温度：温度-25℃～+40℃
◆相对湿度：不大于95%。
◆海拔：常规2000米，更高海拔可定制。
◆适用场所：安装场所空气清洁，无爆炸及可燃危险；无足以损坏绝缘及 腐蚀金属的气体无导电尘埃；无雨雪侵袭及严重霉菌存在。

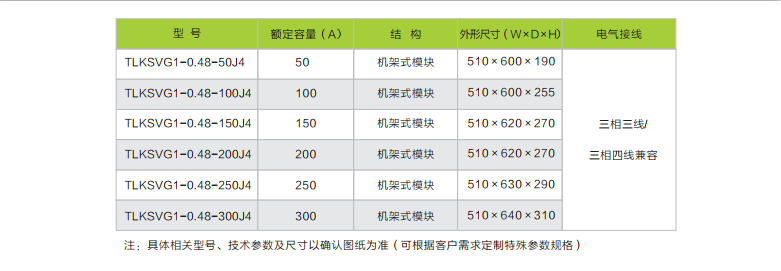

产品型号及外形尺寸
Product Type and Outward Size
