1.产品概述
Product overview
特朗克（TLunK）公司TLKMLV系列的低压动态/静态滤波补偿组 件是特别针对目前低压配电系统中低压开关柜进行设计的无功补偿模 块。 静态滤波补偿组件是由低压电容器、低压电抗器、接触器、熔断 器、母线及连接导线组成一个滤波回路，其结构紧凑，具有极好的散 热性能，安装便捷，达到无功补偿和滤除部分谐波的目的。动态滤波 补偿组件是由低压电容器、低压电抗器、晶闸管调节器、熔断器、母 线及连接导线组成一个滤波回路，主要应用于负荷变化极为快速，并 且消耗大量的无功功率的场合，以达到快速无功补偿，改善功率因素 的目的。

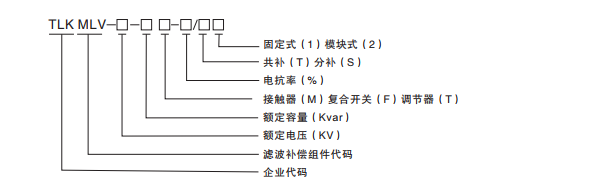

2.型号说明
Model description
例如：TLKMLV-0.48-30T-7/T2代表特朗克品牌低压动态滤波补偿组件，0.48KV、30KVAR调节 器投切开关，电抗率7%，补偿方式为共补的抽屉模块形式的滤波补偿组件。
3.产品特性
Product characteristics
◆优点：结构紧凑，占地面积小；散热性能好，高度的操作安全保障。
◆扩展自如：模块单元具有方便的扩展性，用户在初次安装补偿装置的 同事已经为今后补偿设备的增容打好基础。增容不必改动柜体，不必 改动母线、不必上时间停电，只需根据需要调整模块单元即完成增容。
◆安装与检修方便：模块相互独立，组装方便，无需专用工具，可以在 短时间内拆除故障单元并同时安装备用的模块单元，恢复补偿装置的 运行。塑壳断路器分断后，能将模块抽出，便于设备的检修与保护可 在脱离装置的前提下修理故障单元，具有更好的安全性。
◆接口简单：模块自成一个相对独立的系统，一二次插件与柜内主母线、 控制回路进行连接， 可实现带电插拔，安装后对外提供2个连接接口： 电网接口和控制接口，电网接口采用铜排连接，控制接口采用导线连 接，安装方便。
4.技术参数 及使用条件
Technical parameters and operating conditions
◆额定电压/频率：230V～690V，50/60HZ。
◆最小响应时间：20ms。
◆功率损耗：≤4W/kvar。
◆最高运行电压：<1.1Un
◆最大负载电流：<1.30In
◆环境温度：温度-25℃～+50℃（特殊设计最低-40℃～，最高70℃）。
◆相对湿度：不大于95%。
◆海拔：常规2000米，更高海拔可定制。
◆安装位置：应无剧烈振动，倾斜角度≤5°。
◆适用场所：无可燃气体、无腐蚀气体、无强烈震动的场所，谐波分量 不超过相关标准。
◆技术标准：产品遵照和执行的标准IEC60831、GB50054。

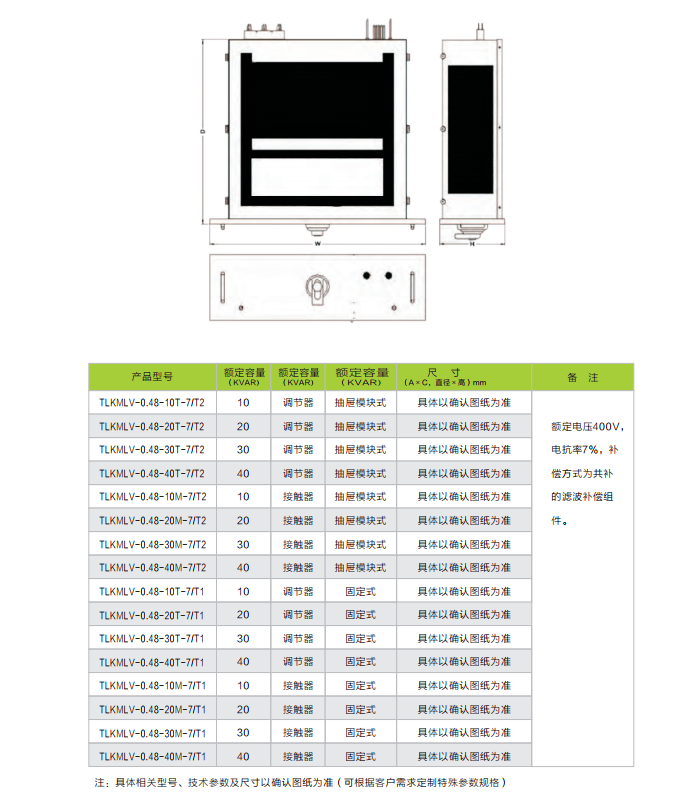

5.产品型号及外形尺寸
Product Type and Outward Size
