1.产品概述
Product overview
特朗克（TLunK）公司TLKAPF系列的低压有源滤波器，克服了传统无 源滤波器滤波效果差、易于系统发生谐振、只能补偿固定次谐波等缺点，对 各种快速瞬间的冲击性负荷均能起到良好的滤波和补偿效果。其采用目前最 先进的动态实时跟踪补偿方式消除电网谐波，运行不受系统阻抗等因素影响， 可避免系统谐振，具有自适应功能，可自动跟踪谐波变化，具有高度可控性 和快速响应性。其主要工作原理是：通过外部的电流互感器，实时监测负载 电流，并通过内部计算，提取出负载电流的谐波成分，然后通过信号发送给 内部的IGBT，控制逆变器产生一个和负载谐波大小相等、方向相反的电流注 入到电网中补偿谐波电流，实现滤波功能。 系统中主要的谐波源：变频器、UPS类设备、计算机等设备、节能灯、 开关电源、整流器、可控硅调光等等。这些谐波对设备的危害有：增加变压 器损耗，导致变压器发热及有效容量下降；缩短电气设备和精密仪器的使用 寿命，甚至损坏设备；降低负载的容量；引起局部并联谐波和串联谐振，导 致电容柜经常跳闸甚至损坏；高次谐波的干扰会造成高精密设备的运行故障。 对电网的危害有：降低功率因数，浪费电能；降低断路器开断能力，加大了 断路器容量的配置；增加电缆线路损耗，降低传输能力，加速电缆绝缘老化 和缩短电缆使用寿命；引发控制设备、继电保护装置拒动作或误动作，烧毁 设备或误跳闸。

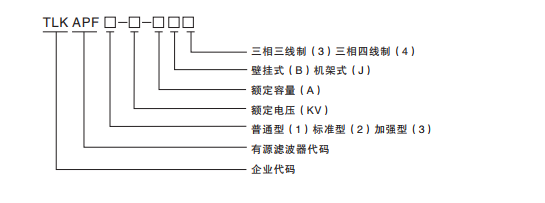

2.型号说明
Model description
例如：TLKAPF1-0.48-100J4代表特朗克品牌低压有源滤波器，普通型的、0.48KV、100A的 机架式三相四线制低压有源滤波器。
3.产品特性
Product characteristics
◆响应速度快：谐波补偿电流全响应时间小于10ms。
◆谐波滤除率高：在额定功率下，谐波电流滤除率可高达97%。
◆滤除的谐波次数范围广：可滤除2-50次谐波。
◆兼具滤波和无功补偿功能。
◆产品安装、操作和维护简单。
◆保持供电的连续性和稳定性，保持生产正常及用电安全；保护用电设 备，减少设备维修及更替投资；减少谐波能耗，节约电能。
◆减少谐波在电缆、开关、变压器中的发热。
◆减少谐波引起的停电故障和时间。
◆提高电源利用率减少运营成本。
4.技术参数 及使用条件
Technical parameters and operating conditions
◆额定电压/频率：400V±15%，50/60HZ。
◆效率：>97%
◆滤波能力：THDi（电流畸变率）<5%
◆滤波范围：2～50次
◆全响应时间：<10ms
◆中性线滤波能力：3倍于相线
◆通讯接口：RS485、Modbus协定
◆扩容能力：可多台并联
◆环境温度：温度-25℃～+40℃
◆相对湿度：不大于95%。
◆海拔：常规2000米，更高海拔可定制。
◆适用场所：安装场所空气清洁，无爆炸及可燃危险；无足以损坏绝缘及 腐蚀金属的气体无导电尘埃；无雨雪侵袭及严重霉菌存在。

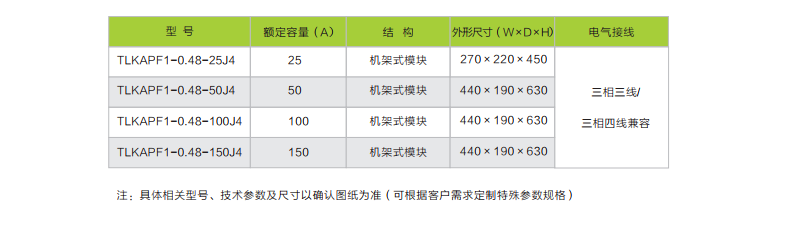

产品型号及外形尺寸
Product Type and Outward Size
