1.产品概述
Product overview
特朗克（TLunK）公司TLKM系列的真空接触器是以电磁力打开和 关闭主接触部位，在真空中进行电路开关操作的电器元件，供远距离 接通和分断电路，以及频繁起动和停止交流电动机、变压器、容性负 载等用电设备之用。其广泛应用于煤矿、造纸、电力、冶金、纺织、 石化、汽车、建筑等多行业领域。

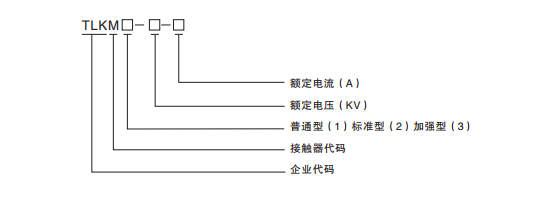

2.型号说明
Model description
例如：TLKM1-12-630代表特朗克品牌高压真空接触器，普通型的、12KV、额定电流为630A的接 触器。
3.产品特性
Product characteristics
◆产品主要优点是：
采用整体框架结构，具有性能稳定、免维护、电气与 机械寿命长、可靠的真空技术、可以频繁操作、非常低的操作过电压、 截流值小、结构紧凑、体积小。
◆其工作原理是：
（1） 一体化框架和绝缘子实现高压回路对地及相间的 绝缘。
（2）接触器为上、下布置方式，上部主要有真空灭弧室和进出线 端子组成主电路系统。下部主要有电磁机构、机械锁扣机构（机械保持 方式）和底板、弹簧等结构件组成，通过电磁拍合，产生一定运动方向和 运动距离的电磁机械系统。电磁机械系统又通过绝缘子连接主电路系统中 的真空灭弧室，达到程序化分合。
（3）真空灭弧室是由动静触头、波纹 管和陶瓷外壳等经真空封装组成。由于触头的分合是在 真空中进行，因 而具有优良的开关特性。
（4）控制电路有电保持和机械保持两种：
A.有 电保持的合闸：电磁线圈通电，由合闸线圈完成合闸；由保持线圈完成 保持; 有电保持的分闸：电磁线圈中的保持线圈断电，由弹簧完成分闸。
B.机械保持的合闸：电磁线圈通电合闸后，断电，由机械锁扣完成保持； 机械保持的分闸：脱扣线圈通电，打开机械锁扣，由弹簧完成分闸。
4.技术参数 及使用条件
Technical parameters and operating conditions
◆额定电压/频率：7.2KV和12KV，50/60HZ
◆额定操作电压：AC或DC，110V或220V
◆额定电流：200A、400A、630A
◆4S额定热稳定电流：4KA、6.3KV
◆额定峰值耐受电流：10KA、16KV
◆额定短路分段电流：4KA、5KV
◆额定短路关合电流：10KA、12.5KV
◆额定雷电冲击耐受电压：60KV
◆1min工频耐受电压：32KV
◆切合电容器容性电流：230A
◆合闸时间：<90ms
◆分闸时间：<30ms
◆环境温度：温度-25℃～+40℃（特殊设计最低-40℃～，最高80℃）。
◆相对湿度：不大于95%。
◆海拔：常规2000米，更高海拔可定制。
◆适用场所：安装场所空气清洁，无爆炸及可燃危险；无足以损坏绝缘及 腐蚀金属的气体无导电尘埃；无雨雪侵袭及严重霉菌存在；无经常性剧 烈震动
◆运行时，安装平面和水平面的倾角不大于5°
◆执行标准：产品遵照和执行的标准IEC60470和GB/T14808-2001等。

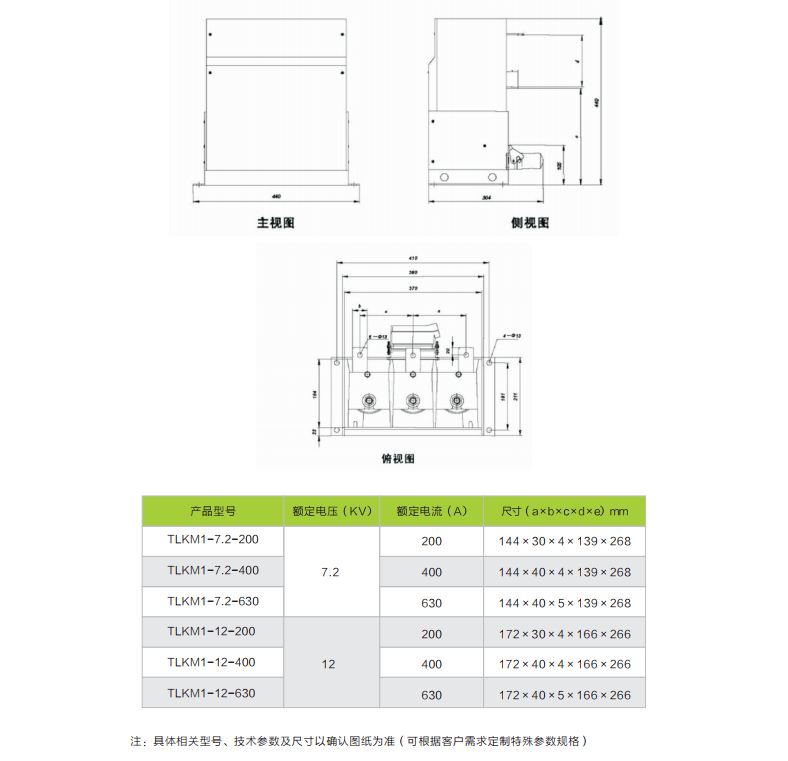

5.产品型号及外形尺寸
Product Type and Outward Size
