1.产品概述
Product overview
现代工业电力系统中纯电容器补偿装置在无功补偿回路中往往受 到谐波电流、合闸涌流及过电压的影响，造成电容器容易损坏。因此 串联一定比例的电抗器，用以抑制和吸收部分谐波，可以显著提高供 电系统的可靠性和稳定性，在很多情况下，如电网谐波含量大时，则 必须串联与电容器配套的电抗器。特朗克（Tlunk）公司TLKL系列的 低压串联铁芯电抗器很好的解决了这一系列电能质量问题。

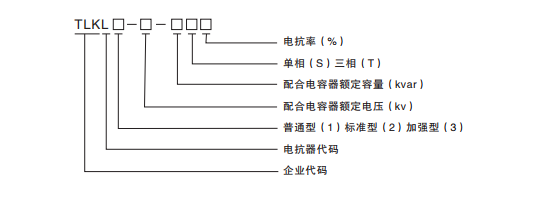

2.型号说明
Model description
例如：TLKL1-0.48-30T/7代表特朗克品牌低压串联铁芯电抗器，普通型的、0.48KV、配合电容 器额定容量30Kvar的三相7%电抗率的电抗器。
3.产品特性
Product characteristics
◆选择性：通过设计软件优化电抗器设计，并提供客户一个量身定做的 产品。
◆准确性：电抗器铁芯由高精度的矽钢片冲压叠加而成，尽可能避免了三 相之间的电感差异，确保电抗器的调谐精度。
◆可靠性： 在谐波污染程度严重的电网环境中，充足的铁芯线性度可承受 电容组的反复投切而不造成饱和问题。
4.技术参数 及使用条件
Technical parameters and operating conditions
◆额定电压/频率：230V～690V，50/60HZ。
◆输出功率：5-70KVAR（特殊容量可另行设计）。
◆电抗率：1%、6%、7%、12%、13%、14%等。
◆电感误差：±3%
◆过载能力：1.8In
◆线性度：2.0In
◆绕组材料：低损耗纯铜
◆浸渍方式：聚酯树脂，等级H
◆环境温度：温度-25℃～+50℃（特殊设计最低-40℃～，最高55℃）。
◆冷却方式：自然冷却
◆相对湿度：不大于95%。
◆海拔：常规2000米，更高海拔可定制。
◆适用场所：无可燃气体、无腐蚀气体、无强烈震动的场所，谐波分量不 超过相关标准。
◆安装：安装在柜时应偶良好的通风条件，安装件隔离水平方向>5cm，垂 直放心>12cm。
◆技术标准：产品遵照和执行的标准IEC676。

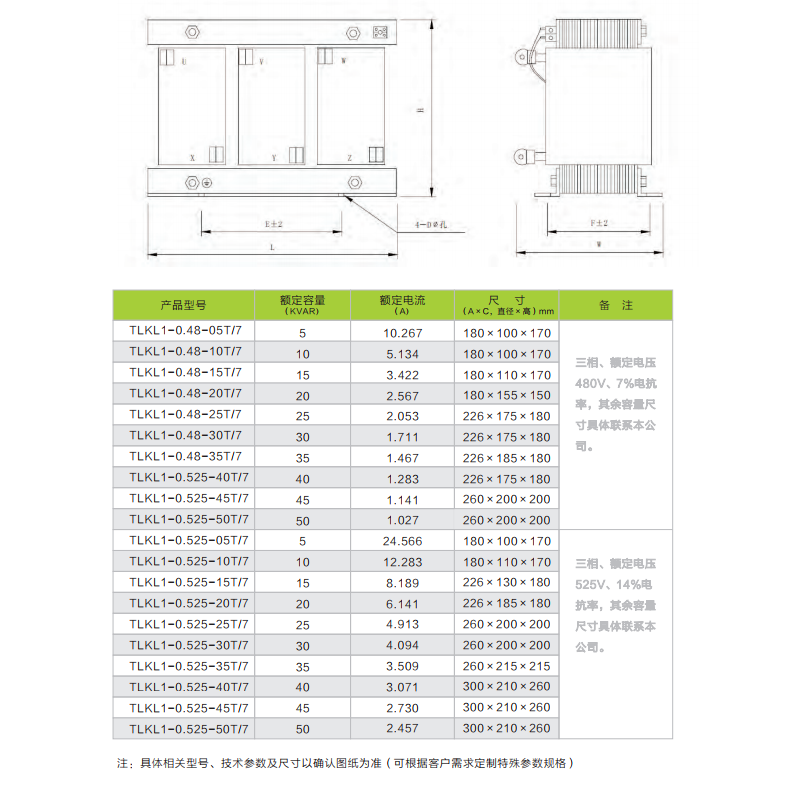

5.产品型号及外形尺寸
Product Type and Outward Size
